本系统适用于现代工业发展下具有长距离、大运量、连续输送等需求的制造业多电机多点驱动电机输送管理。本系统可用于保障输送系统运行稳定、可靠，便于实现自动化和集中控制，和重点设备机电一体化。

随着工艺的高效发展，输送机向着长距离、大运量、高带速、大功率、集控化的大型化方向发展。线路长、运量大，使其所需的驱动力越来越大。因此，现场大型带式输送机的驱动装置多采用多电机多点驱动的方式，这样可以在很大程度上减少皮带所需强度，降低企业生产成本，降低电网电压的峰值，同时也有利于设备的小型化，提高企业经济效益。

2 系统性能特点

●简约界面UI设计，精简操作步骤，便利人机，快速识别系统状态，较低的实操培训度要求。

●精准开环和闭环控制，配置简化。

●快速配网，模块化组网配置，支持系统拓展定制*

●系统调试方便和更换传动。

●辅助监测优化生产能效,便捷维护。

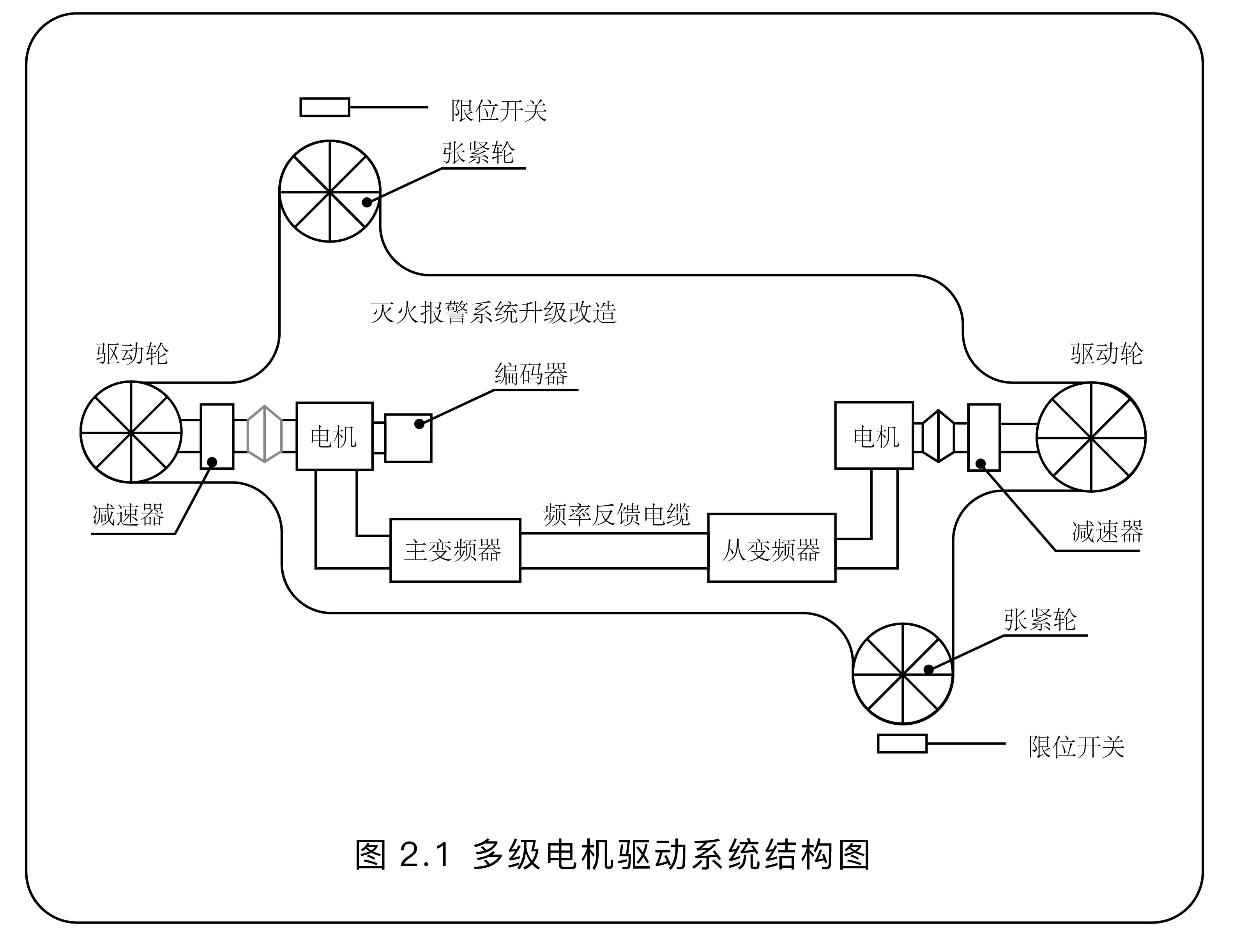

2.1 多级电机驱动系统基本结构示意图

系统结构图2.1是多级电机驱动系统的基本结构（本图以某轻工业企业定制系统应用为例）。系统由驱动部分、运输机链条张紧控制部分、负载自适应机械调节部分、变频跟踪调速部分和运输机链条速度控制部分组成。

3 系统方案配置

在工业应用中，针对同轴连接需要同步运行的场合，主从控制是一种最佳的选择方案。

不仅能够保证多个同轴电机的同步运行，而且可较好地实现负载的均匀分配，减少了设备因不同步、负载分配不平衡而导致的系统故障和产品质量差等现象的发生，保证了生产的正常高效的进行。

*支持界面按设备需求定制

以轻工业某企业定制款系统应用界面为例：

图4.1界面配置示例图

1.主变频频率给定；

2.报警显示区域；

3.主变频状态显示区域；

4.从变频状态显示区域；

5.主从变频运行状态与停止状态（主从变频运行状态与扇热风扇运行状态），变频器启动与停止按钮；

6.故障复位按钮包括（变频风扇故障复位与变频器故障复位），急停按钮状态显示；

5 适用行业

冶金、矿山、建筑、化工、纺织、轻工制造业等。

6 保养与维护

安装、启动和维护中的电气安全

此类警告适用于在传动、电机电缆或电机上作业的所有人员。

       警告！请遵守此安全须知。忽略此须知可能造成伤害或死亡或设备损坏。不合格的电工请勿执行安装或维护工作。在您开始任何安装或维护工作前，请执行以下步骤。

1. 清楚的标识工作场所。

2. 断开所有可能的电压电源。

3. 防止接触工作场所的任何其他带电部件。

4. 在裸导线附近采取特殊的预防措施。

5. 通过测量确定设备已经断电。

6. 按照当地法律法规的要求安装临时接地。

7. 从负责电气安装工作的人员手中获得工作许可。

7 其他注意事项

●整套多级电机驱动主从控制系统设备在投入运行前应对它们进行初始检查。为保证电气装置处于良好状态，可在危险场所长期使用，应进行以下的两种检查之一：

a)定期检查

b)由专业人员连续监督并且，必要时应进行维护。

●本系统设备在使用过程中外表面会不断地堆积灰尘，影响壳体散热，为确保产品正常运作，应最少每月清理一次表面灰尘，其中注意在擦拭非金属材质的产品表面时只能用软布擦拭，避免产生静电打火。
